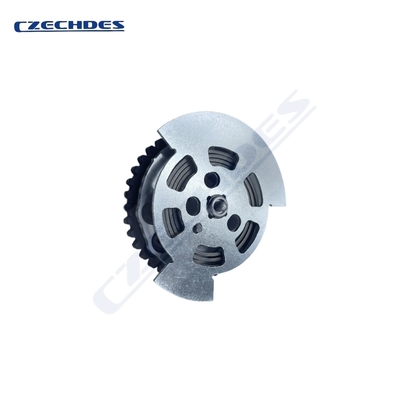

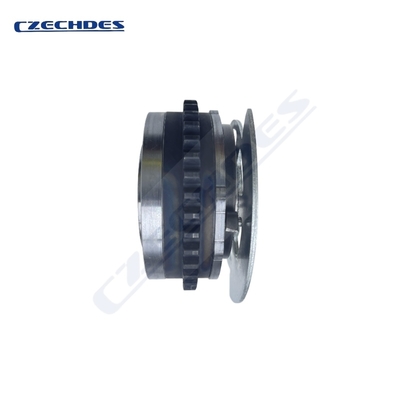

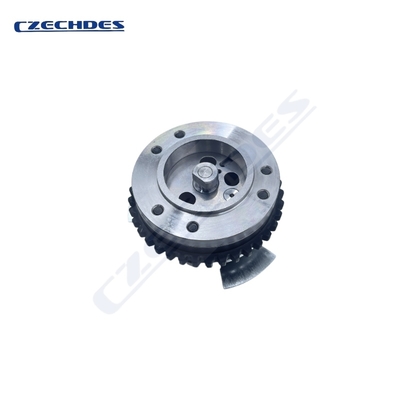

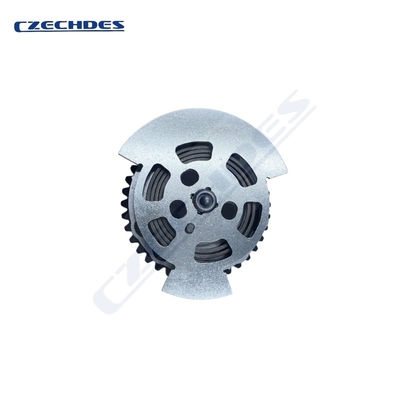

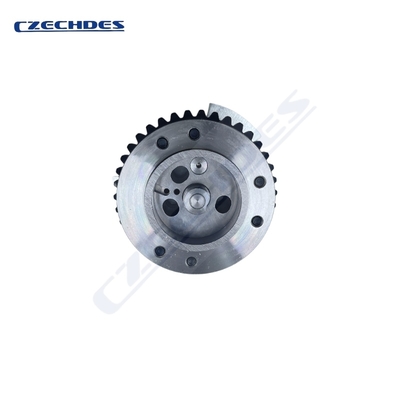

Dieselmotor Camshaft Timing Gear LR061551 Voor Land Rover 2.2L TD4 3.0L TDV6 SDV6
| MOQ: | 20 -stcs |
| Prijs: | Bespreekbaar |
| Standaard Verpakking: | Kartonnen doos of houten doos |
| Levertijd: | 5-15 dagen |
| Betaalmethode: | L/C, D/A, MoneyGram, D/P, T/T, Western Union |
| Leveringscapaciteit: | 5000 |
Dieselmotor camshaft timing gear
,TDV6 camshaft timing gear
,LR061551
LR061551 Motor Timing Gear Voor Land Rover 2.2L TD4 /3.0L TDV6 /3.0L SDV6 Dieselmotoren
1.Productspecificatieblad
|
Categorie |
Technische parameters |
|
Basisinformatie |
|
|
OEM-deelnummer |
LR061551 |
|
Compatibel merk |
Land Rover |
|
Productsoort |
Timing Gear |
|
Materiaal en proces |
|
|
Basismateriaal |
40CrMo legeringsstaal |
|
Oppervlaktebehandeling |
Inductieverharding van het tandoppervlak (HRC58-62) + Algemene anti-corrosieve fosfatering |
|
Bewerkingsnauwkeurigheid |
ISO 1328-1 Klasse 7 |
|
Fysieke eigenschappen |
|
|
Buitendeursdiameter |
142.5±0,05 mm |
|
Aantal tanden |
42 |
|
Gewicht |
2.15kg |
|
Dynamische balansgraad |
G6.3 (residuele onevenwicht < 0,8 g·cm) |
|
Prestatiegegevens |
|
|
Werktemperatuurbereik |
-40°C ~ +180°C |
|
Max. Rotatiesnelheid |
6500 t/min |
|
Koppelcapaciteit |
480 N·m |
|
Ontwerp van het leven |
150,000km/10 jaar |
|
Installatiespecificaties |
|
|
Installatiemethode |
Thermische pasvorm (aanbevolen verwarming tot 80-100°C) |
|
Centrale Bolt Koppel |
120 Nm + 90° hoek |
|
Tandvrijheid |
0.10-0.15 mm |
|
Garantie-informatie |
|
|
Garantieperiode |
24 maanden/100.000 km (wat het eerst gebeurt) |
|
Certificering |
IATF 16949:2016 |
|
Identificatie van de partij |
Laser gegraveerd op niet-werkend oppervlak (inclusief QR-code) |
2Inleiding tot het product
LR061551 is een hoogwaardige timingversnelling speciaal ontworpen voor Land Rover dieselmotoren.het zorgt voor een precieze synchronisatie tussen de krukas en de kamas, waarbij de optimale timing van de kleppen en de accuraatheid van de brandstofinjectie worden gehandhaafd voor een optimale motorprestatie.
Belangrijkste toepassingen:
-
Beheersing van de openings- en sluitingssequenties van de kleppen
-
Synchroniseert de tijd van de brandstofinspuiting
-
Onderhoudt motorcompressiecycli
3. Voertuigcompatibiliteitstabel
| Model | Jaarbereik | Motortype | Motorcode | Notities |
|---|---|---|---|---|
| Range Rover Sport | De Commissie heeft de Commissie verzocht: | 3.0L SDV6 Diesel | SDV6 | Niet voor SVR-modellen |
| Discovery Sport | 2015-2019 | 2.2L TD4 Diesel | TD4 | Er is een adapter nodig. |
| Range Rover Velar | 2017-2020 | 3.0L TDV6 Diesel | TDV6 | Euro 6-conform |
Onverenigbaar met:
-
Alle benzinemotorvarianten
-
Ingenium-motoren na 2019
-
Defender P400-modellen
4.. Productkenmerken
Geavanceerde techniek:
-
CNC-bewerkingen van legeringsstaal van de kwaliteit 40CrMo
-
Micro gepolijst tandprofiel (Ra 0,8 μm oppervlakteafwerking)
-
Inductiegeharde tanden (HRC 58-62 oppervlakhardheid)
Verbetering van de duurzaamheid:
-
Phosfaatcoating voor corrosiebestendigheid
-
100% geïnspecteerde magnetische deeltjes
-
Dynamisch gebalanceerd volgens G6.3
Slim ontwerp:
-
Met laser gegraveerde tijdmerken voor nauwkeurige uitlijning
-
Geïntegreerde slijtage-indicatoren
-
Olie-spuitgaten voor een betere smeerwerking
5. Concurrerend voordeel
Prestatievoordelen:
✔ 15% langere levensduur dan OEM-normen
✔ Vermindert het geluid van het tijdsysteem met 40%
✔ Houdt de timing nauwkeurigheid binnen ±0,5°
6Installatie en werking
Gereedschapsvereisten:
-
LR-2887 timing lock tool
-
3/8" aandrijfmoment sleutels (50-200Nm bereik)
-
Dial-indicator (0,01 mm nauwkeurigheid)
Stap-voor-stap gids:
-
Vergrendeling van de krukas in TDC-positie
-
Verwijder oud vistuig (gebruik trekker LR-2109)
-
Verwarming van nieuw werktuig tot 80-100°C
-
Installatie met uitlijningspin LR-4551
-
Centrale schroef van het koppel tot 120 Nm + 90°
Critische opmerkingen:
Vervang altijd spanningsbediening en leidingen
¢ Uitvoeren van tijdsverificatie met IDS-tool
¢ Inbrengsprocedure: 30 minuten bij 2000 tpm
7Aanbevelingen voor onderhoud
Serviceintervallen:
-
Inspectie om de 50.000 km
-
Vervanging bij 150.000 km of 10 jaar
-
Olie vervangen binnen 1000 km na installatie
Probleemoplossing:
-
Geweldig geluid: Controleer de terugslag van het versnellingsapparaat (0,10-0,15 mm)
-
Vibratie: controleer de uitlijning van de balansmerken
-
Voortijdige slijtage: controleer de oliepompdruk
